ヨルダンの砂漠訓練基地用のモジュール式兵舎と指揮施設
Photo Gallery
遠隔地にある拠点では、日中の気温が高く、ほこりが多く、日差しが強く、従来の建設資源へのアクセスが制限されていました。従来の建築計画では、取引が増え、敷地内の占有期間が長くなり、現地の天候や物流への依存度が高まることが必要でした。そのため、このプロジェクトでは、制御された導入スケジュールの中で、生活や管理、サポートに不可欠な機能を提供できる、繰り返し利用できるモジュラーシステムが必要でした。
この実例となる計画は、約58のモジュールで構成され、最大160人の交代要員にサービスを提供していました。このレイアウトでは、宿泊施設、管理、ダイニング、サニタリー、ユーティリティゾーンを分け、主要機能間の短い日陰の歩行者専用ルートはそのままにしました。敷地配置には、防火用アクセスレーンとメンテナンスクリアランスが組み込まれました。

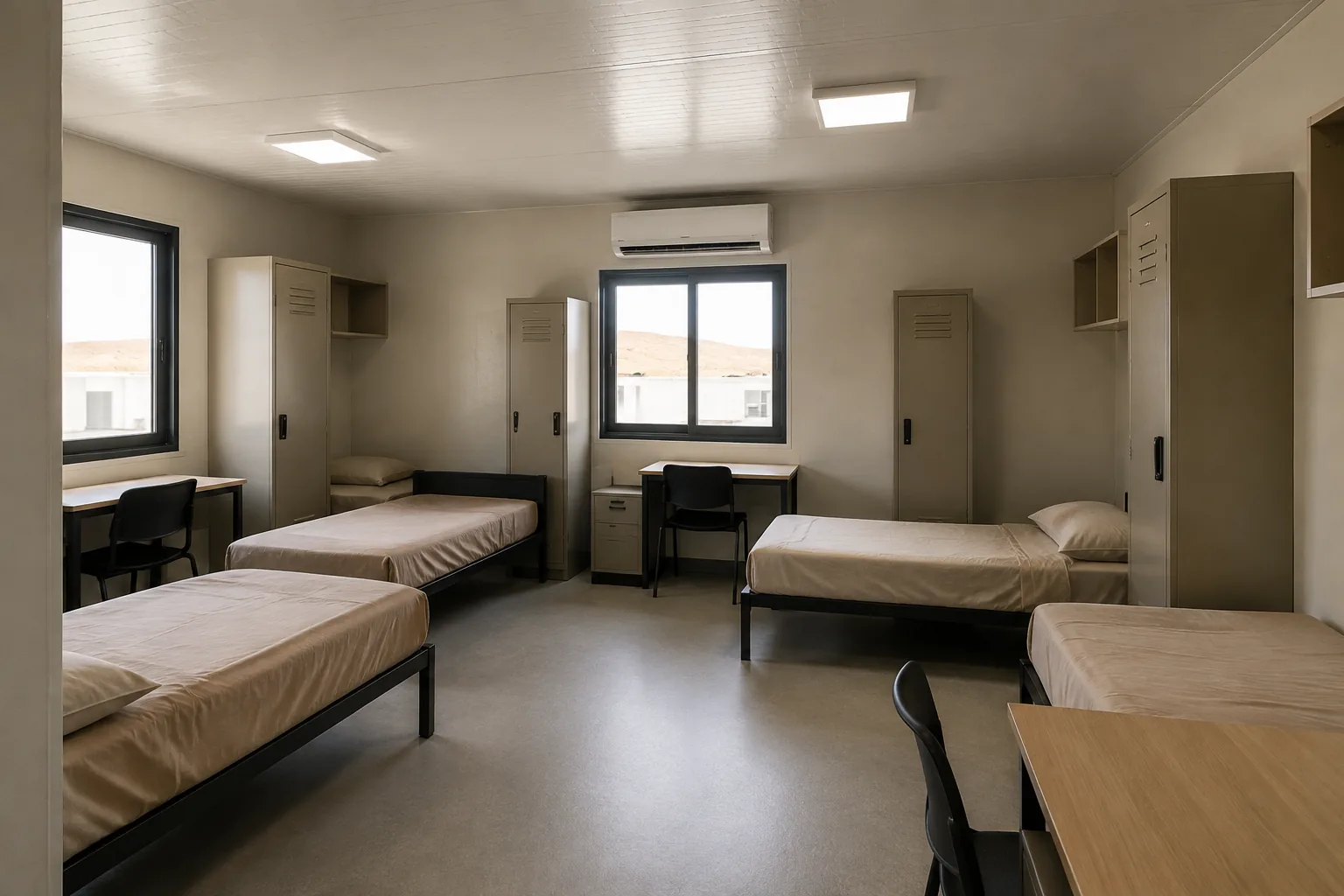

宿泊施設では、耐久性のある内装仕上げ、個別の収納、実用的な作業台、独立した空調機能を備えた標準化されたルームモジュールが使用されていました。指揮管理モジュールには、ワークステーション、会議スペース、柔軟なプランニングエリアなどがありました。整理された食事サービスを提供するために、ダイニングとキッチンのモジュールを分けて計画し、専用のトイレ、シャワー、ランドリーユニットが日常業務をサポートしました。
モジュールは主要な建築仕上げが施されたプレハブで、厳選された機械部品と電気部品が工場で完成しました。これにより、拠点でのウェットワークが減り、基礎、ユーティリティ接続、建物の生産を並行して進めることができました。4点式のリフティング配置により、準備された基礎の上にモジュール全体を制御して配置できるようになりました。
気候と運用設計 |
建物の外壁には、断熱された壁と屋根のパネルと密閉された開口部を組み合わせて、熱伝達とほこりの侵入を減らしました。明るい色の反射屋根は太陽熱の上昇を制限し、外側の天蓋が連続しているため入口や歩行者専用道路は日陰になっています。保守が容易な分割空調システムにより、1つの集中システムに頼らずに個々の部屋を制御できるようになりました。
モジュラーレイアウトは段階的な拡張にも対応しています。運用要件の変化に応じて、追加の宿泊施設、サニタリー、オフィスユニットを既存の循環ネットワークやユーティリティネットワークに接続できます。コンポーネントの検査、修理、交換は、単一のモノリシック構造よりも中断が少なくて済みます。
デリバリーとプロジェクトバリュー |
標準化された生産と事前設置により、砂漠環境で行われる作業量が減りました。モジュールはリフティング計画に基づいて調整された順序で納品されたため、宿泊施設とサポートゾーンの試運転を段階的に行うことができました。このアプローチにより、導入速度、熱性能、保守性、および将来の適応性の間の実用的なバランスが取れました。
遠隔地の訓練拠点やその他のアクセス制限のある施設では、モジュール構造により現場の準備から運用利用までの期間を短縮できます。中核となる構造プラットフォームを変更することなく、同じシステムを兵舎、管理、ダイニング、衛生、医療、保管などの機能にも適用できます。
よくある質問 (英語)
1.モジュール式の建物が人里離れた砂漠のベースキャンプに適しているのはなぜですか？
大部分は管理された工場環境で完成し、基礎やユーティリティは現場で準備できます。この並行ワークフローにより、熱、ほこり、物流上の不確実性にさらされることが減り、すべての機能ユニットを計画された順序で設置できるようになります。
2.モジュール式兵舎は、暑くてほこりの多い状況でも快適に過ごすにはどうすればよいでしょうか？
快適さは、一体型のエンベロープと冷却戦略にかかっています。断熱パネル、密閉されたドアと窓、反射屋根、日よけ付きの歩道、適切なサイズの空調システムが連携して、室内の実用的な状態を維持しながら、熱の増加やほこりの侵入を制限します。
3.モジュール式の軍事キャンプや訓練キャンプにはどのような施設を含めることができますか？
キャンプ一式には、宿泊施設、指揮・管理事務所、食堂とキッチン施設、トイレとシャワー室、ランドリールーム、救急室、収納ユニット、ユーティリティモジュールを組み合わせることができます。正確な組み合わせは、収容人数、運用ルーチン、現地の規制に基づいて決定する必要があります。
4.キャンプは後で拡張したり移転したりできますか？
はい。標準化されたモジュールでは、基礎、接続、昇降システムがその目的に合わせて設計されていれば、特定の建物を追加、再構成、または再配置することができます。将来の計画段階を念頭に置いて、ユーティリティの容量と敷地内の循環を計画する必要があります。
5.モジュール式ベースキャンプを設計する前に、どのような情報が必要ですか？
主な情報には、人員容量、部屋の占有率、機能スケジュール、気候データ、現場へのアクセス、地域規範、火災要件、水および電力の状態、廃水戦略、セキュリティゾーニング、計画運用期間などがあります。これらのインプットによって、モジュールの構成、断熱、機器、レイアウトが決まります。
